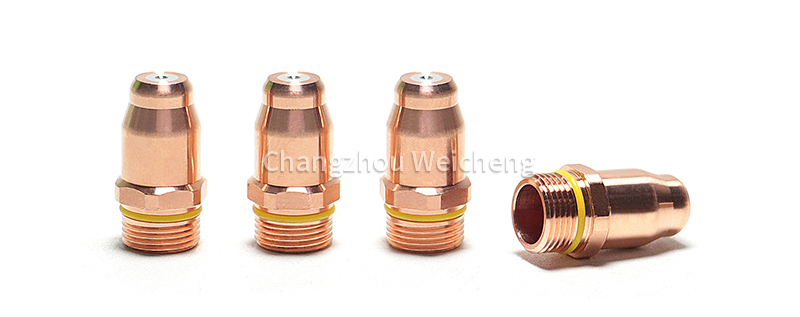

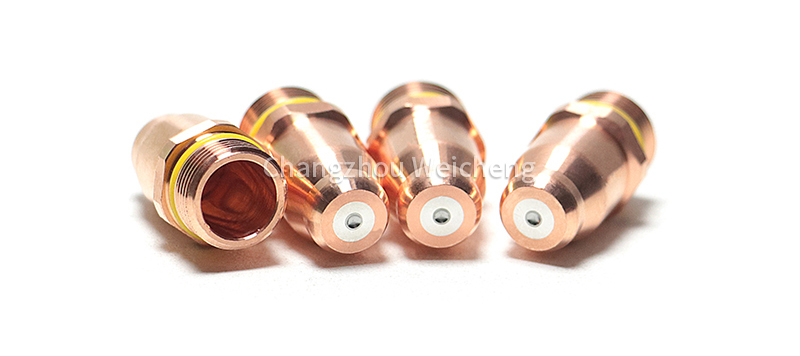

Électrode F005, consommable de découpe Plasma, 11.855.401.350 pour torche Kjellberg

Le plasma est défini comme un gaz contenant des atomes et des molécules partiellement divisés en ions et électrons.

et ayant donc une conductivité électrique élevée.

Dans la torche à plasma, ce gaz s'échauffe extrêmement et sort à travers la buse avec une pression élevée.

vitesse.En raison de la concentration élevée de chaleur, tous les matériaux conducteurs d'électricité fondent et en raison de la

Vitesse et pression de l'arc plasma, le matériau fondu sera soufflé, formant une très petite saignée dans le

matériel.

L'arc plasma est ainsi transféré de la cathode, installé dans la torche à plasma et conduit vers le

pôle négatif de la source d'énergie plasma, à la pièce (arc transféré).

Le coupage plasma est une technologie de découpe de métaux électriquement conducteurs, comme les aciers de construction,

aciers inoxydables, aluminium, cuivre, etc. Il convient aux coupes droites, profilées, au gabarit et en biseau.Ainsi

produits semi-finis tels que tôles, emballages de tôles, tubes, profilés, flans, formages forgés

les pièces, les produits moulés et la ferraille peuvent être découpés ou travaillés thermiquement.

Les composants suivants sont requis au minimum pour la découpe de matériaux électriquement conducteurs avec

la machine de découpe plasma CutFire 100i :

· Onduleur de coupage plasma CutFire 100i

· Torche machine plasma Flash 101 G/L avec consommables et outils

· Télécommande FB (pour interface X132)

· Tuyau de gaz (raccordement sur panneau arrière)

· Câble de pièce

· Il existe un kit de consommables pour chaque onduleur plasma (voir le chapitre correspondant dans la notice

manuel de la torche plasma)

Tous les modules du CutFire 100i sont placés dans un boîtier portable.Les éléments de commande et d'affichage sont

placé sur les parois latérales avant et arrière.La grille d'entrée d'air est également disposée dans la paroi avant.

La paroi arrière contient le raccordement pour le câble de la pièce à usiner, l'entrée pour le câble secteur, le système de refroidissement

grille de sortie d'air, le connecteur pour la télécommande, l'interface pour la commande CNC, le gaz plasma

connecteur avec unité de service, ainsi que le connecteur central pour la torche de la machine à plasma.

L'alimentation en gaz se compose du raccord de gaz G 1/4' avec réducteur de pression/manomètre, de l'électrovanne

une valve et un pressostat qui éteignent la machine de découpe plasma en cas de chute de pression

inférieure à 0,35 MPa.

L'ensemble de puissance comprend également le bloc onduleur et l'unité d'allumage HF pour initier l'arc pilote.

Tous les composants de puissance sont protégés contre les surcharges thermiques au moyen d'un interrupteur thermique.

Une installation stationnaire peut être réalisée au moyen des boulons d'écartement M6x30 disponibles.
