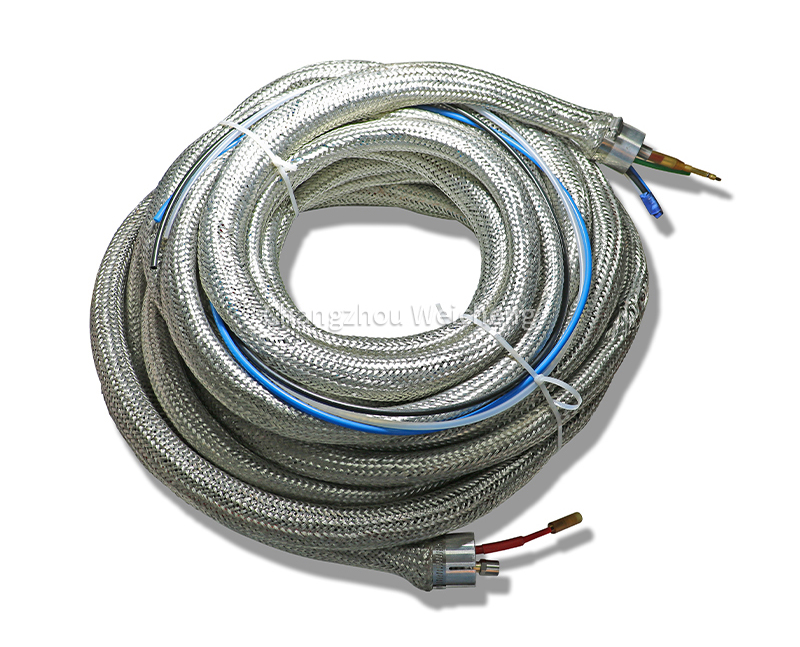

Câbles de câble de torche de découpe plasma 228547 pour la série HPR

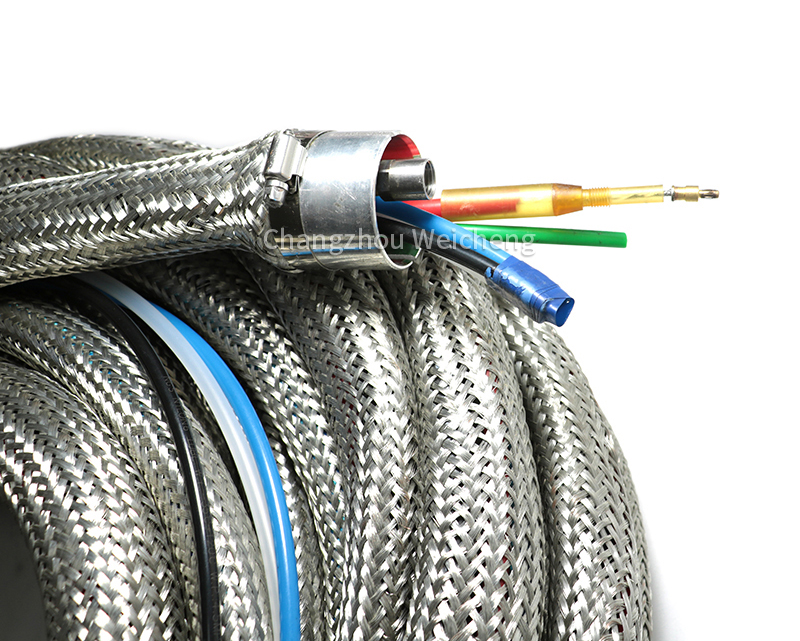

Connexions de la torche Connectez la torche à l'ensemble de câbles de la torche

1. Déroulez les 2 premiers mètres (6,5 pieds) des câbles sur une surface plane.

2. Maintenez l'ensemble de torche en place avec la clé à molette (104269) et retirez le manchon de montage de l'ensemble de torche.

3. Repoussez le revêtement tressé et faites glisser le manchon sur les câbles.Alignez la torche avec les tuyaux de l'ensemble de câbles.Les tuyaux ne doivent pas être tordus.Ils sont collés ensemble pour éviter toute torsion.

4. Connectez le tuyau d'entrée du liquide de refroidissement (vert) à la torche.

5. Connectez le fil de l'arc pilote.Remarque : veillez à ne pas endommager ou retirer la petite bande métallique fendue à l'extrémité du câble de l'arc pilote.

5a.Tirez le manchon vers l'arrière jusqu'à ce que le connecteur soit exposé.

5b.Vissez le connecteur sur la connexion de l'arc pilote de la torche.Serrez à la main jusqu'à ce qu'il soit bien en place.

5c.Faites glisser le manchon vers l'avant jusqu'à ce qu'il s'enclenche.

6. Connectez le tuyau de ventilation du gaz plasma.

7. Connectez le tuyau de retour du liquide de refroidissement (rouge).

8. Connectez le tuyau de gaz plasma.

9. Raccordez le tuyau de gaz de protection.

10. Faites glisser le manchon de la torche sur les connexions et vissez-le sur le corps de la torche.

11. Faites glisser le revêtement tressé jusqu'au manchon de la torche.Assurez-vous que les tuyaux de plasma, de blindage et de ventilation passent par le trou du couvercle tressé.Desserrez le collier de serrage sur le couvercle tressé, faites glisser le couvercle tressé et le collier sur le manchon et serrez le collier.
