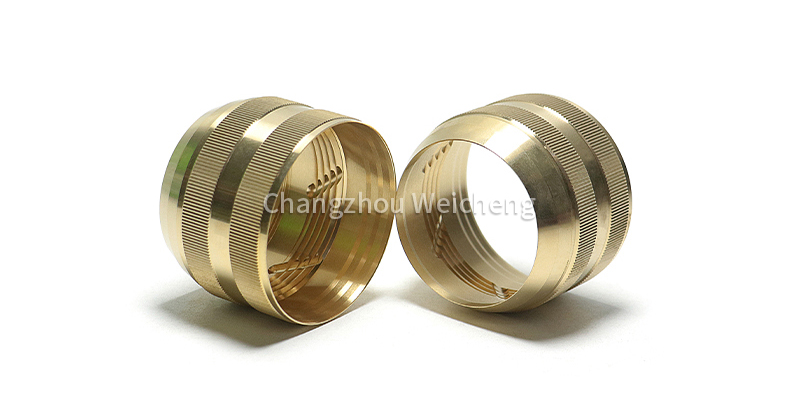

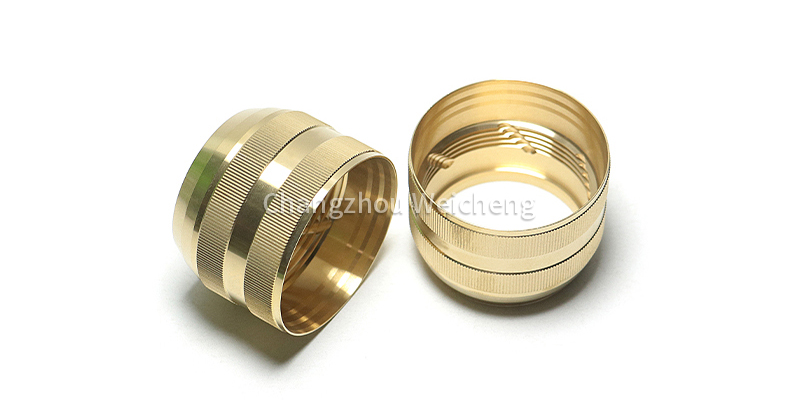

Capuchon de Protection F521, consommable de découpe Plasma, pour torche Kjellberg, 11.855.421.081

Démontage des consommables usagés

1.Dévissez manuellement le capuchon de protection (xx.07) ainsi que le bouchon du gaz tourbillonnant (xx.06).

(Retirez le bouchon de gaz tourbillonnant du capuchon de protection.)

2.Dévissez le capuchon de la buse (xx.05) à l'aide d'un chalumeau - PerCut 440-450* (60.02).

3.Retirez la buse (xx.04) ainsi que le guide de gaz (xx.03) à l'aide d'un

outil chalumeau - PerCut 440-450* (60.02).

4.Retirez le guide de gaz (xx.03) de la buse (xx.04) à l'aide de la clé spécifique (60.03).

5.Dévissez la cathode (xx.02) à l'aide d'un outil chalumeau - PerCut 440-450* (60.02).

6. Retirez le tube de refroidissement (xx.01) à l'aide de la clé à douille (60.01) lors d'un changement de technologie ou

modifier l'ensemble de données en fonction des données de coupe.

Montage de nouveaux consommables

1.Vissez le tube de refroidissement (xx.01) à l'aide d'une clé à douille (60.01).

2. Vissez fermement la cathode (xx.02) à l'aide d'un outil chalumeau - PerCut 440-450* (60.02).

3.Insérez le guide de gaz (xx.03)

4.Insérez la buse (xx.04) dans la tête de la torche (voir photo à la page suivante).Tournez la buse de telle sorte que le

La large rainure de la buse est positionnée exactement au-dessus de l'ouverture ovale de la tête de la torche.Insérez ensuite le

buse jusqu'à l'arrêt.La buse est désormais verrouillée et ne peut plus être tournée.

5.Positionner le capuchon de la buse (xx.05) à l'aide d'un chalumeau - PerCut 440-450* (60.02) et serrer à la main.

6.Positionnez la buse de gaz tourbillonnaire (xx.06) et fixez-la manuellement avec le capuchon de protection (xx.07).

Les joints toriques ne doivent être remplacés qu'en cas de déformation ou de dommage.

Capuchon de protection F521 pour consommable de découpe plasma.11.855.421.081  Pour torche Kjellberg
