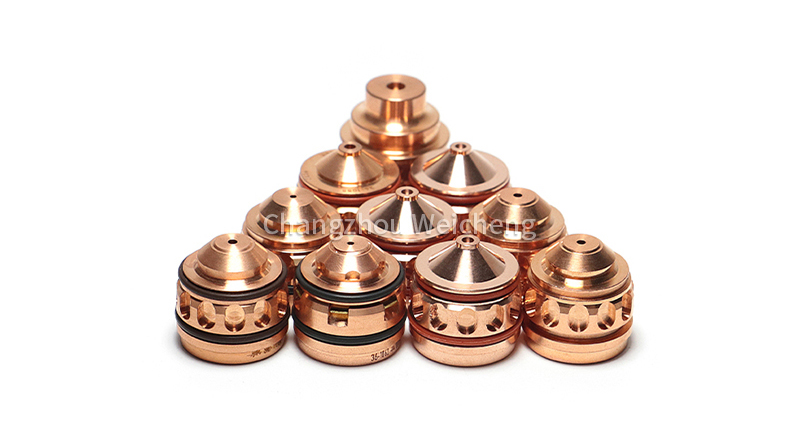

Embout de buse plasma Thermal Dynamics 36-1002 36-1050 36-1053 36-1055 36-1057 36-1056 36-1058 36-1062 36-1064

Remarques sur les consommables

Assemblez toujours correctement les pièces consommables.Un assemblage incorrect peut endommager les pièces ou la tête de la torche.Veiller à ce que

les pièces sont correctement assemblées.

Vérifiez toujours que le distributeur de gaz de protection n'est pas carbonisé lors du changement de pièces.N'utilisez pas le distributeur s'il est carbonisé.Remplacer

régulièrement le distributeur de gaz de protection pour garantir son bon fonctionnement.

Notes opérationnelles

Purgez toujours la torche après avoir changé les consommables ou si l'alimentation électrique a été coupée.L'alimentation est intégrée

La fonction de purge peut ne pas suffire à purger correctement la torche.Faites circuler le gaz manuellement avec les fonctions « Test Cut Flow » et « Test Pre

Fonctions Flow pour aider à éliminer tout liquide de refroidissement restant des conduites.

Une légère augmentation de la pression de pré-écoulement peut augmenter la capacité de perçage sur des matériaux plus épais.Cependant, en augmentant le pré-écoulement

Une pression trop élevée peut affecter la fiabilité du démarrage du plasma (ratés d'allumage).

La diminution de la pression de pré-écoulement peut améliorer le pilotage.La pression de pré-écoulement peut être réduite sans affecter les performances de coupe, car

tant que l'arc pilote est toujours transféré vers le puits de la plaque.Une diminution excessive de la pression de pré-écoulement affectera la capacité de transfert

l'arc à la plaque et pourrait endommager la pointe.

Notes sur les mesures des graphiques

Les mesures de pression dans les graphiques sont en psi(g) et non en psi(a).0 psi(g) = 14,7 psi(a) (1 atmosphère).

Les réglages de la bille se trouvent au centre de la bille de jauge.

Détection ohmique

La détection ohmique n'est pas recommandée avec une protection contre l'eau.L'eau sur la plaque interfère électriquement avec le circuit de détection ohmique.

Direction de coupe

Le flux de gaz plasmagène tourbillonne lorsqu'il quitte la torche pour maintenir une colonne d'arc stable.Cet effet de tourbillon se traduit par un côté d'une coupe

étant plus carré que l'autre.

Découpe sous-marine

Couper sur une nappe phréatique soit sous l'eau, soit avec l'eau touchant la plaque ou avec un système de silencieux d'eau n'est pas recommandé.

recommandé.Si une nappe phréatique est utilisée, le niveau d’eau doit être à au moins 4 pouces / 100 mm du bas de la plaque.

Le non-respect de cette recommandation pourrait entraîner une mauvaise qualité de coupe et une durée de vie réduite des pièces consommables.

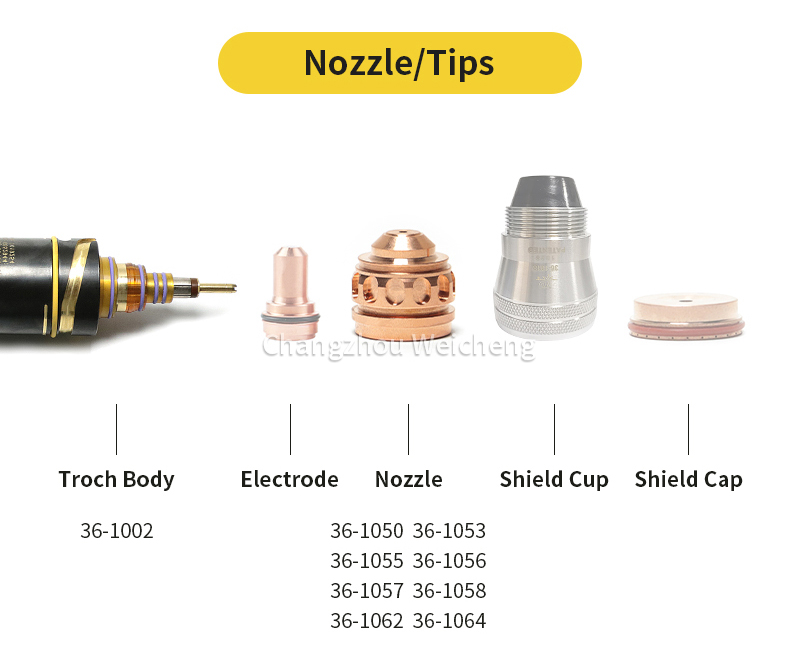

Capuchon de protection 36-1025        Conseil  36-1051       Électrode 36-1069      Distributeur de gaz plasma  36-1041

Cartouche  36-1020       Coupe Bouclier  36-1016    Distributeur de gaz de protection   36-1272

Embout de buse plasma Thermal Dynamics 36-1002 36-1050 36-1053 36-1055 36-1057 36-1056 36-1058 36-1062 36-1064
