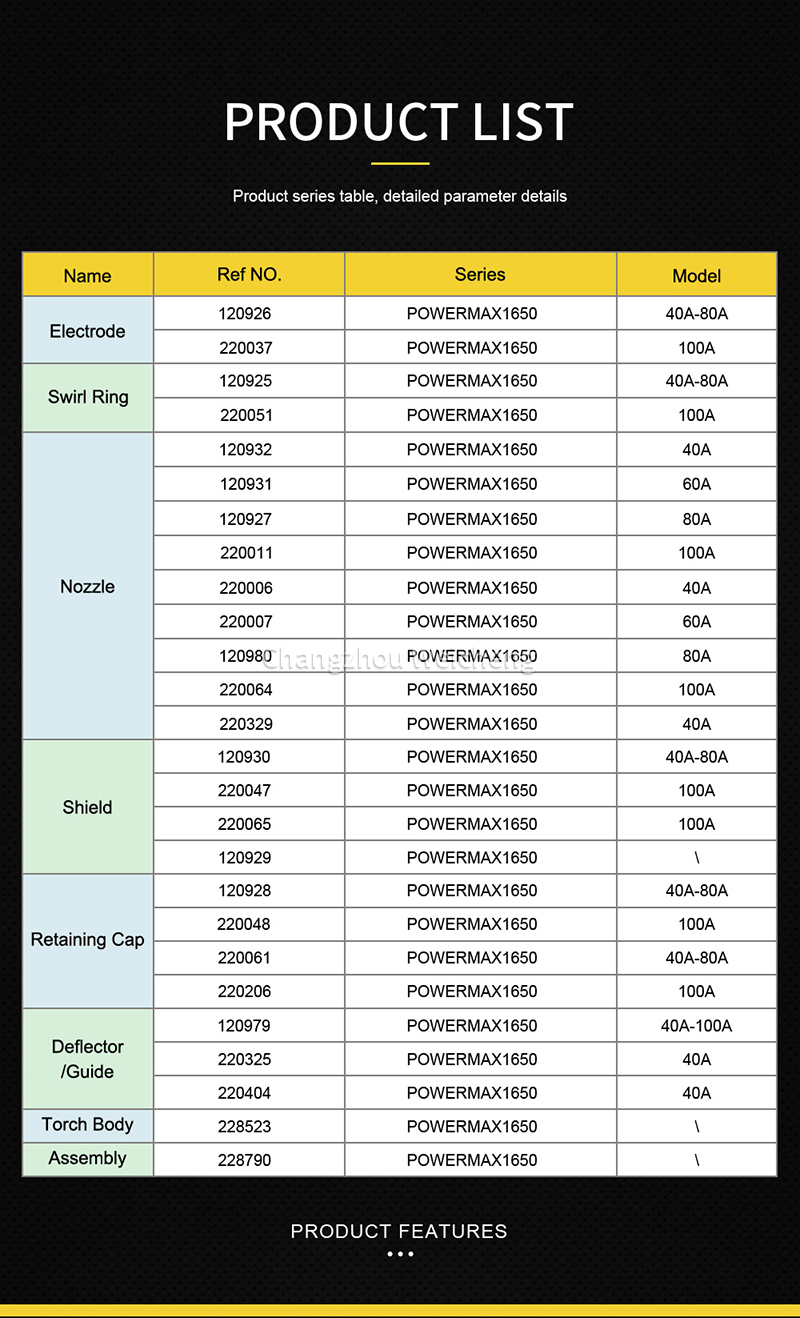

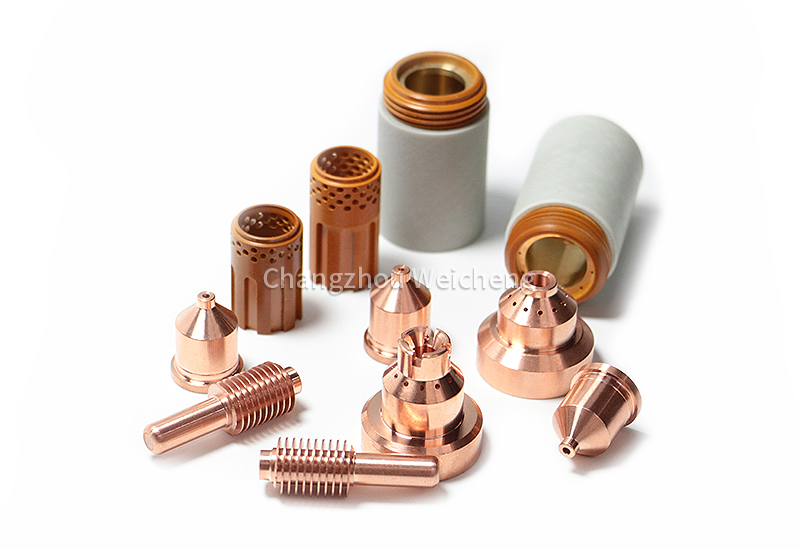

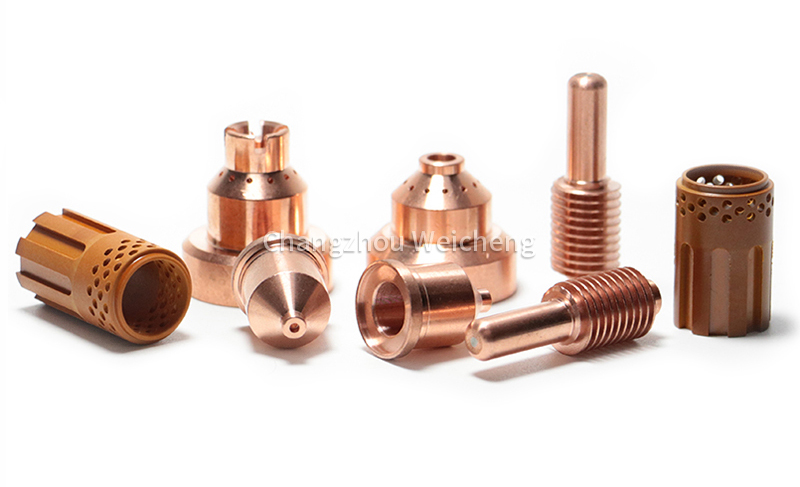

Powermax1650 Électrode Plasma 220037 120926 Buse 120927 120931 220011 Bouclier 120929 120930 Anneau tourbillonnant 120925

Le Powermax1650 est une alimentation universelle qui se configure pour fonctionner avec des tensions alternatives

de 200 à 600 3PH (230-400 3PH pour le modèle CE).Utilisez un sectionneur de ligne pour chaque

Alimentation électrique afin que l'opérateur puisse couper l'alimentation électrique rapidement en cas d'urgence.Localiser

l'interrupteur afin qu'il soit facilement accessible à l'opérateur.Le niveau d'interruption du commutateur doit être égal

ou dépasser la valeur nominale continue des fusibles.Utilisez des fusibles à fusion lente homologués par les autorités locales et nationales.

codes électriques.

Lorsque vous utilisez un entraînement moteur pour alimenter le Powermax1650 :

• L'entraînement du moteur doit être dédié à l'alimentation du système de coupage plasma.

• Fonctionnement du moteur :

1. Réglez la sortie du moteur sur CA triphasé.

2. Branchez le cordon d'alimentation Powermax1650 dans la prise de courant.

3. Réglez le moteur d'entraînement à la puissance maximale (voir tableau ci-dessous).

• Utilisez des consommables non protégés si vous rencontrez des difficultés à couper des matériaux plus épais (alimentation CSA).

fournitures uniquement).

Alimentations CSA

Triphasé, 50/60 Hz, 200 – 600 VAC (480 VAC recommandé pour de meilleures performances)

Alimentations CE

Triphasé, 50/60 Hz, 230 – 400 VAC (400 VAC recommandé pour de meilleures performances)

Pour garantir la sécurité personnelle et le bon fonctionnement, et pour réduire les interférences électromagnétiques (EMI),

le Powermax1650 doit être correctement mis à la terre via le cordon d'alimentation conformément aux réglementations locales et

codes électriques nationaux.Le service triphasé doit être du type à 4 fils avec un fil vert ou

fil vert/jaune pour la terre de protection et doit être conforme aux normes électriques locales et nationales.

exigences.Reportez-vous à la section 1, Sécurité de la mise à la terre.

Les alimentations Powermax1650 sont livrées avec un cordon d'alimentation 6 AWG à 4 fils UL/CSA.

Unités CSA.Un cordon d'alimentation HAR à 4 fils de 10 mm2 est fourni sur les unités CE.Pour faire fonctionner le

Powermax1650, utilisez une prise conforme aux codes électriques nationaux ou locaux.La fiche doit être

connecté au cordon d’alimentation par un électricien agréé.

Capuchon de retenue 220048 Buse 220011 Électrode 220037 Anneau tourbillonnant 220051

Puissancemax1650  Plasma  Électrode 220037 120926 Buse 120927 120931 220011 Bouclier 120929 120930 Anneau tourbillonnant 120925
